螺旋板式換熱器（內含尺寸圖）

螺旋板式換熱器是一種高效換熱設備，適用汽-汽、汽-液、液-液，對液傳熱。它適用于化學、石油、溶劑、醫藥、食品、輕工、紡織、冶金、軋鋼、焦化等行業。按結構形式可分為不可拆 式（I型）螺旋板式及可拆式（II型、III型）螺旋板式換熱器。

全國統一訂購熱線：0510-85189090

立即咨詢

螺旋板式換熱器是一種高效換熱設備，適用汽-汽、汽-液、液-液，對液傳熱。它適用于化學、石油、溶劑、醫藥、食品、輕工、紡織、冶金、軋鋼、焦化等行業。按結構形式可分為不可拆

式（I型）螺旋板式及可拆式（II型、III型）螺旋板式換熱器。

能螺旋板式換熱器結構及性能

本設備由兩張卷制而成，形成了兩個均勻的螺旋通道，兩種傳熱介質可進行逆流流動，大大增強了換熱效果，即使兩種小溫差介質，也能達到理想的換熱效果。在殼體上的接管采用切向結構，局部阻力小，由于螺旋通道的曲率是均均勻的，液體在設備內流動沒有大的轉向，總得阻力小，因而可提高設計流速使之具備較高的傳熱能力。

I型不可拆式螺旋板式換熱螺旋通道的端面采用焊接密封，因而具有較高的密封性。

II型不可拆式螺旋板換熱器結構原理與不可拆式換熱基本相同，但其中一個通道可拆開清洗，特別適用有粘性，有沉淀液體的熱交換。

III型可拆式螺旋板換熱器結構原理與不可拆式換熱基本相同，但其兩個通道可拆開清洗，適用范圍較廣。

螺旋板式換熱器按公稱壓力可分為PNO.6、1.0、1.6、2.5PMa（系指單通道能承受的最大工作壓力）。按材質可分為碳素鋼和不銹鋼。用戶可根據實際工藝情況選用。單臺設備不能滿足使用要求時，可以多臺組合使用,但組合時必須符合下列規定：并聯組合、串聯組合，設備和通道間距相同。混合組合：一個通道并聯，一個通道串聯。

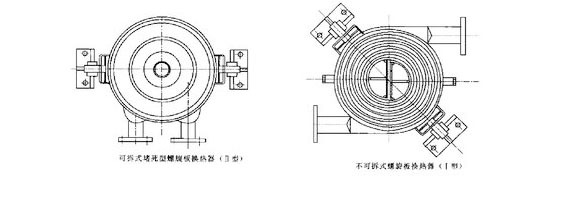

螺旋板式換熱器尺寸圖

螺旋板式換熱器Spiral plate heat exchanger

螺旋板式換熱器是一種高效換熱設備，適用汽-汽、汽-液、液-液，對液傳熱。它適用于化學、

石油、溶劑、醫藥、食品、輕工、紡織、冶金、軋鋼、焦化等行業。按結構形式可分為不可拆

式（I型）螺旋板式及可拆式（II型、III型）螺旋板式換熱器。

螺旋板式換熱器參數

螺旋板式換熱器廠家介紹
